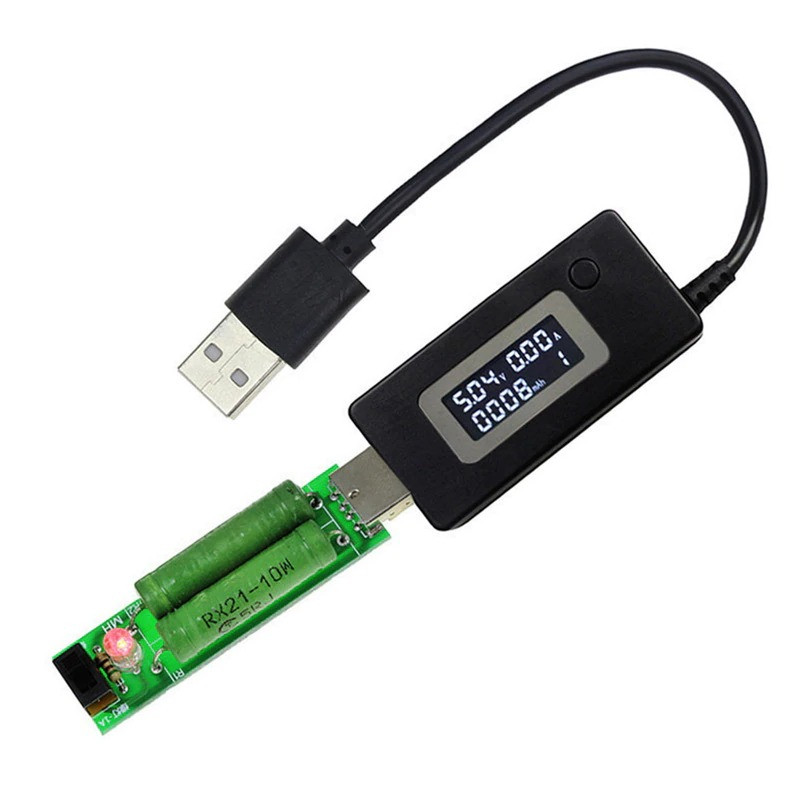

USB тестер напряжения, тока и емкости аккумулятора с эталонной нагрузкой на 1 и 2 ампера

 Универсальный тестер-измеритель напряжения, тока, и ёмкости нагрузки в USB источнике питания с эталонной резистивной нагрузкой на 1 и 2 ампера

USB-тестер питается непосредственно от гнезда USB, имеет дисплей с белыми цифрами. Обновление показаний происходит 1 раз в секунду. USB мультиметр имеет стандартный USB штекер с кабелем длиной 16 см, и стандартные гнезда USB (тип А) и microUSB для подключения нагрузки. Устройство поддерживает передачу данных. Мультиметр откалиброван на заводе и готов к использованию.

USB резистор нагрузки позволит вам проверить выдерживает ли должную нагрузку ваше зарядное устройство, шнур для зарядки и прочее. Он взаимодействует непосредственно через USB тестер-вольтамперметр. Просто переключайте на USB нагрузки тумблер, на соответствующий ток нагрузки: зеленый светодиод - это 1 ампер, а красный - это нагрузка на 2 ампера.

Осторожно! При подключении нагрузки резисторы нагреваются до высокой температуры, не прикасаться!

Измерение напряжения и тока:

Подключите разъем папа USB тестера к зарядному устройству 5 В, а разъем USB мама к мобильному телефону или к другим измеряемым устройствам и напрямую считайте параметры напряжения и тока ваших USB устройств.

Проверьте качество кабеля MicroUSB:

Подключите мобильный телефон к разъему USB мама, и подключите зарядное устройство 5 В к разъему USB папа у устройства, запомните напряжение, а затем используйте кабель MicroUSB от зарядного устройства 5 В к отверстию MicroUSB устройства, чтобы запомнить напряжение, чем меньше разница этих напряжений, тем лучше качество MicroUSB кабеля

Емкость тестовой батареи:

Используйте блок питания большой мощности на 5 вольт для зарядки полностью разряженного аккумулятора через этот прибор. После полной зарядки вашего аккумулятора, когда ток зарядки близок к нулю - показание емкости в мА*ч - это и есть реальная емкость вашего аккумулятора. Этот метод также можно использовать для измерения емкости зарядки мобильного телефона и даже расчета эффективности зарядки мобильного телефона.

Проверьте выходную мощность и эффективность мобильного устройства:

Сначала подключите этот аппарат к мобильному источнику питания, включите мобильный источник питания, нажмите и удерживайте кнопку, пока данные о емкости не вернутся к нулю, несколько раз вставьте мобильный телефон для зарядки, пока мобильный источник питания не отключится или не выключится автоматически. При следующем включении устройства отображаемая емкость - это выходной ток в мА*ч мобильного источника питания. Обратите внимание, что эта емкость в мАч меньше номинальной емкости вашего аккумулятора в мАч*, так как напряжение блока питания 5 В и оно выше напряжения батареи, которая как правило имеет напряжение 3,7 вольт. Но общая выходная мощность аккумулятора равна емкости зарядки в мА*ч * выходное напряжение 5 В и равна емкости аккумулятора в мА*ч * напряжение аккумулятора 3,7 В = энергоэффективности мобильного устройства и измеряется в мили ваттах в час

Проверьте выходную мощность power банка :
Полностью зарядите внешний аккумулятор, подключите внешний usb-разъем тестера к внешнему аккумулятору, подключите usb-нагрузку к гнезду и установите его на 1 А, И разряжайте до тех пор, пока внешний аккумулятор не будет автоматически отключен (обязательно обратите внимание на теплоотвод нагрузки!), Данные о мАч, записанные в то время, представляют собой выходную емкость power банка мобильного питания.

Особенности USB тестера:
- одновременное отображение напряжения, тока, и ёмкости нагрузки
- энергонезависемая память значений ёмкости нагрузки для 10 различных устройств
- калибровка USB мультиметра по образцовой нагрузке

Управление:
Переключение между ячейками памяти: 2 раза быстро нажмите кнопку, USB мультиметр начнет мигать подсветкой. Кратковременно нажатие кнопки циклично переключает ячейки памяти от 0 до 9. Для выхода из режима переключения так же 2 раза быстро нажмите кнопку, и устройство вернется в обычный режим. В режиме переключения USB тестер останавливает счёт ёмкости нагрузки.

Очистка памяти: в течение 3 секунд нажмите и удерживайте кнопку. Устройство переключится на следующую ячейку памяти, счётчик ёмкости нагрузки которой сбросится на ноль. Отпустите кнопку.

Если напряжение питания меньше 4.7 В или больше 5.3 В, мультиметр мигает стрелкой "вниз" или "вверх", а так же подсветкой дисплея, сигнализируя об изменении стандартного напряжения питания и привлекая ваше внимание. Если напряжение возвращается в пределы указанного диапазона, мигание прекращается. Кратковременно нажмите кнопку для отключения мигания подсветки на 30 секунд. При достижении значения счётчика "19999' он переходит на "0", и счёт останавливается до полного отключения внешнего питания. После включения питания счёт возобновляется.

Характеристики USB тестера:

Питание: от USB
Измеряемое напряжение, В: 3.0 - 15.0
Разрешение напряжения, В: 0.01
Точность по напряжению, %: <±1
Измеряемый ток, А: 0,05 - 3.5
Разрешение тока, А: 0.01
Точность по току, %: <±1
Количество ячеек памяти : 10
Измеряемый заряд, мА*ч: 0 - 19999
Сопротивление потерь, Ом: 0.1
Размер изделия: 60*29*16 мм
Корпус: пластик
Цвет: черный
