DC-DC модуль питания понижающий на 24V 12V 5V 12А
5 950 ₸
- Под заказ
- Код: PS1,2-36V 12А 100W
- +7 (777) 244-93-04WhatsApp
- +7 (705) 443-44-68WhatsApp
- +7 (727) 225-71-01
Понижающий регулируемый DC-DC модуль на входе 5-40V, на выходе 1,2-36V максимально 12 Ампер
DC-DC высокомощный, с низким уровнем пульсаций, КПД 95%, автомобильная плата модуля регулируемого понижающего источника питания до 12 А.
Параметры модуля:
- Тип модуля: не изолированный понижающий модуль (BUCK).
- Входное напряжение: 5-40В. Входное напряжение не должно превышать 40В ! ! !
- Выходное напряжение: 1,2-36 В, плавно регулируемое (выходное напряжение по умолчанию 5 В).
- Напряжение на выходе 1,2-36 В (устанавливается необходимое напряжение).
- Выходной ток: 12 А макс. (Номинальное значение 8 А, пиковое значение 12 А) 100 Вт, при дополнительном рассеивание тепла (установка вентилятора на радиаторы) до 200 Вт.
Особенности:
- Рабочая температура: -40 ~ + 85 градусов
- Рабочая частота: 180 кГц
- Эффективность преобразования: до 95% (эффективность зависит от входного, выходного напряжения, тока и перепада напряжения)
- Защита от короткого замыкания: Да (ограниченный ток 12 А), пожалуйста, постарайтесь не замыкать контакты
- Защита от перегрева: Да (автоматическое отключение выхода после перегрева)
- Защита входа от обратного подключения: нет (при необходимости, пожалуйста, включите диод во вход)
- Способ установки: 4 винта 3 мм
- Режим подключения: клеммная колодка, без пайки, V-IN - вход, V-OUT - выход,
- Размер модуля: длина 60 мм ширина 51 мм высота 22 мм
Область применения:
Этот модуль можно использовать там, где входное напряжение выше выходного напряжения, таких как батареи, силовые трансформаторы, регулируемые источники питания DIY, источники питания для автомобильной бортовой сети 24 В, автомобильные светодиодные фонари с источниками питания, промышленные понижение оборудования, 12 В до 3,3 В, 12 В до 5 В, 24 В до 5 В, 24 В до 12 В и т. д.

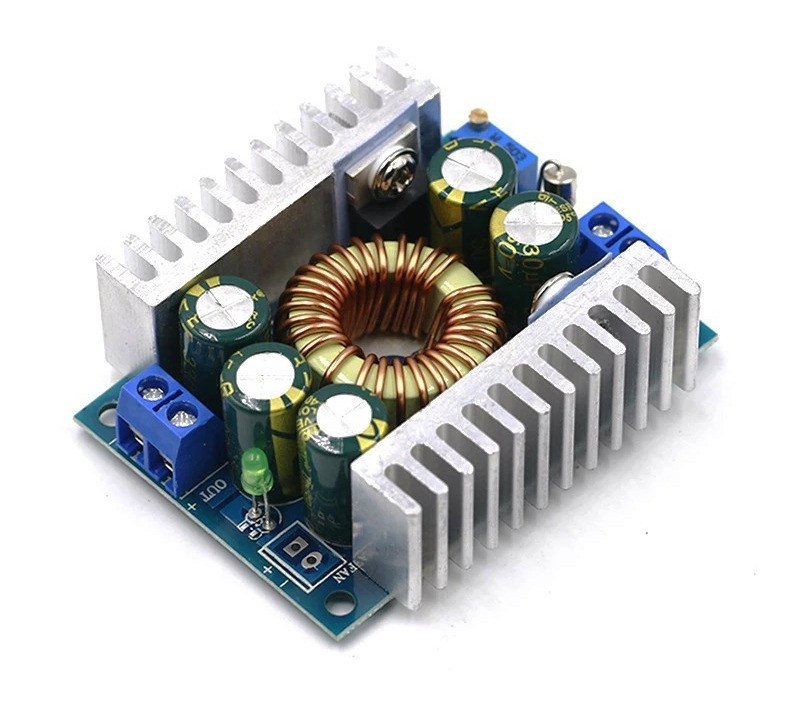

Алюминиевый радиатор делает рабочую температуру модуля более низкой и стабильной. Пять специализированных высокочастотных низкоомных конденсаторов 470 мкФ / 35 В. подключены параллельно, чтобы снизить пульсации на выходе. Медный эмалированный провод с большим магнитным кольцом диаметром 23 мм гарантирует работу. Встроенный светодиодный индикатор работы интуитивно понятен при работе.
Специально добавлен TVS-диод, чтобы предотвратить повреждение микросхемы от скачков напряжения и делает работу модуля более надежной. Два оригинальных конденсатора компании Samsung 50 В / MLCC в сочетании с высокочастотными электролитическими конденсаторами и низкоомными электролитическими конденсаторами снижают пульсации на выходе до минимума. Четыре отверстия для винтов диаметром 3 мм удобны для установки.
Характеристики:
- Входное напряжение постоянное: DC 5-40V;
- Выходное напряжение: DC 1.2-36V;
- Выходной ток максимальный: 12A;
- Выходная мощность максимальная: 100 Вт;
- Стабильность выходного напряжения:<0,5%;
- Настройка выходного напряжения: 1.2-36V;
- Регулируемое стабилизированное выходное напряжение;
- Эффективность преобразования: до 95%;
- Частота преобразования: 180 кГц;
- Защита: Короткое замыкание / Перенапряжение / Перегрузка;
- Корпус: без корпуса;
- Класс защиты IP20;
- Внутреннего использования;
- Температура: -10°C...+50°C;
- Размер: 60*51*22 мм.
Основные | |
---|---|
Производитель | Ltech |
Страна производитель | Китай |
Тип блока питания | Импульсный |
Тип стабилизации | По напряжению |
Количество фаз | 1 |
Минимальное входное напряжение | 5 В |
Максимальное входное напряжение | 40 В |
Выходной ток, не более | 12 А |
Выходное напряжение | 36 В |
Минимальное выходное напряжение | 1 В |
Выходная мощность | 100 Вт |
Минимальная выходная мощность | 5 Вт |
Коэффициент мощности | 0.9 |
Тип корпуса | Незакрытый |
Материал корпуса | Пластик |
Тип монтажа | Навесной |
Минимальная рабочая температура | -10 град. |
Максимальная рабочая температура | 40 град. |
Минимальная температура хранения | -40 град. |
Максимальная температура хранения | 60 град. |
Тип индикации | Светодиодная |
КПД, не менее | 95 % |
Дистанционное управление | Нет |
Тип охлаждения | Пассивный |
Наличие вольтметра | Нет |
Наличие амперметра | Нет |
Винтовое присоединение | Да |
Защита от короткого замыкания | Да |
Защита от перегрузки | Да |
Точность измерения +/- | 2 % |
Состояние | Новое |
Степень защиты IP | 20 |
Гарантийный срок | 1 мес |
Габаритные размеры | |
Длина | 128 мм |
Высота | 34 мм |
Ширина | 59 мм |
Вес | 0.256 кг |
- Цена: 5 950 ₸
