Бесконтактный инфракрасный выключатель с регулировкой яркости 12-24V 5А

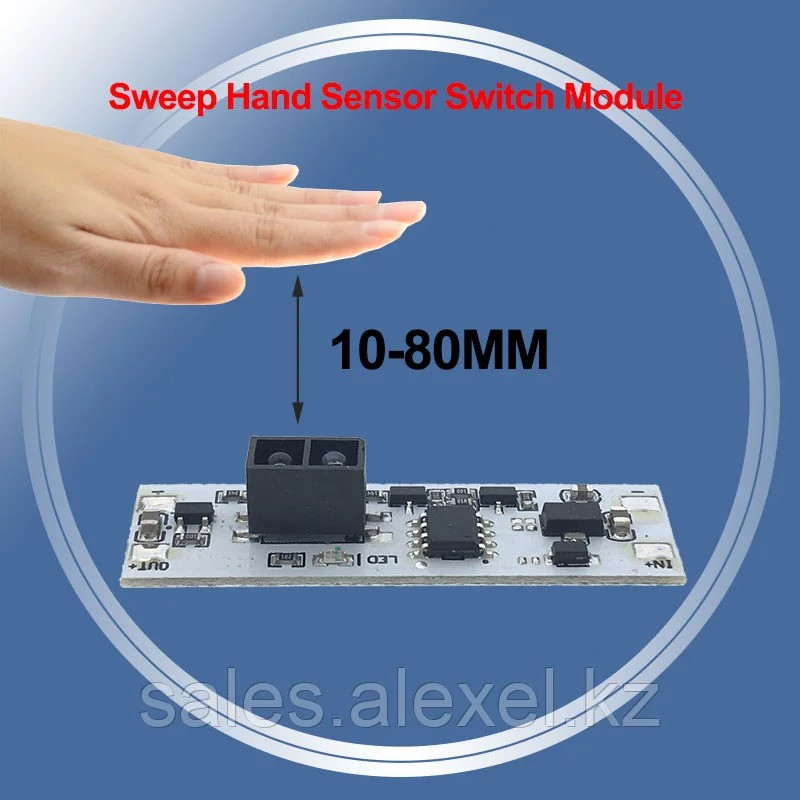

 Бесконтактный инфракрасный выключатель с датчиком движения на расстоянии 3 - 8 сантиметров для светодиодных лент и полос с питанием  от 5 до 24 вольт и повышенной мощности с 3 до 5 А (60W при 12V)

предназначен для подключения светодиодных светильников с напряжением питания 5~24 вольт постоянного тока, бесконтактный ИК контроллер  применяется как дистанционный выключатель светодиодной подсветки в мебели, в шкафах, в кухонных гарнитурах, на рабочих поверхностях и в мастерских и там, где нужна локальная светодиодная подсветка. Миниатюрные размеры выключателя 50 х 12 мм позволяют встраивать его практически в любое удобное место в шкафу или на кухни, там где можно провести рукой не касаясь самого выключателя на расстоянии 3 - 8 сантиметров. Это очень удобно если у вас мокрые или грязные руки, не оставлять следов на мебели.

Меры предосторожности:

Нельзя включать в 220 вольт и использовать для индуктивной нагрузки, таких как электродвигатели, реле, компрессоры и т. д. Не работает через стекло. Нельзя засвечивать датчик ИК.

С помощью перемычек на плате можно выбрать один из 6 режимов работы контроллера:

1. Плавное включение света.
2. Простое включение и выключение.
3. Свет выключен, когда держите руку перед датчиком.
4. Свет включен, когда держите руку перед датчиком.
5. Включение и выключение с диммированием.
6. Плавное включение с диммированием.

Схема подключения

Технические характеристики модуля переключателя:

• Максимальная мощность коммутации: менее 120 Вт при 24 В, менее 60 Вт при 12 В
• Входное напряжение: 5-24 В (постоянный ток)
• Цвет индикатора: синий.
• Выходное напряжение: равно входному  напряжению
• Форма выхода: переключатель + синий индикатор
• Расстояние срабатывания: 30-100 мм
• Время задержки вкл / выкл: в зависимости от выбранного режима
• Принцип срабатывания: инфракрасная индукция
• Применяется в цепи: постоянное напряжение и постоянного тока
• Максимальный ток нагрузки: 5A
• Ток в режиме ожидания: 5 мА
• Размер: 50 x 12,2 x 7,9 мм
• Вес: 3,18 гр.
