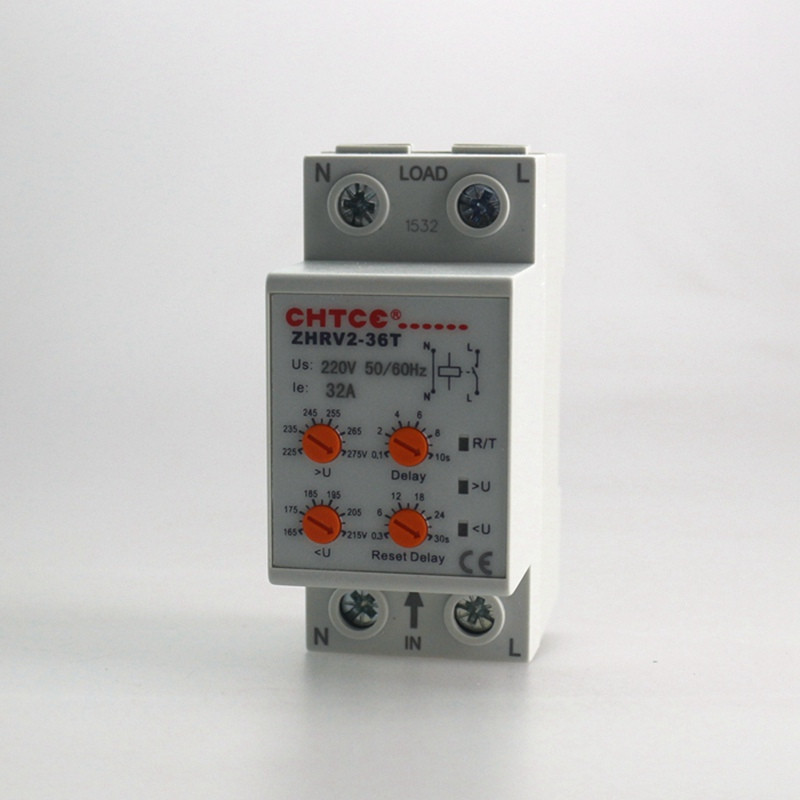

Реле защиты ZPV36-T 32A 220 В от перенапряжений с регулировкой порогов
Под заказРеле защиты ZPV36-T 32A 220 В от перенапряжений с регулировкой порогов
10 080 ₸
+77054434468
  • +7 (777) 244-93-04
    WhatsApp
  • +7 (705) 443-44-68
    WhatsApp
  • +7 (727) 225-71-01
Описание
Характеристики
Информация для заказа

 Реле защиты 32A 220 В от перенапряжений ZPV36-T с регулировкой порогов срабатывания -  предназначено для отключения бытовой и промышленной однофазной нагрузки 220 В, 50 Гц при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления параметров сети. Нагрузка подключается к сети либо непосредственно через контакты реле (при мощности нагрузки не более 7000 Ватт), либо через магнитный пускатель (при мощности больше 7 кВт). Реле защиты 32A 220 В от перенапряжений  устанавливается на 35 мм DIN рейку.
Реле может работать в четырех независимых режимах,

  • как: реле напряжения;
  • реле минимального напряжения;
  • реле максимального напряжения;
  • реле времени с задержкой на включение.

На лицевую панель устройства выведены три индикатора состояния нагрузки: включена, повышенное напряжение, пониженное напряжение.  Ручки потенциометров, расположенных на лицевой панели, позволяют пользователю установить: порог срабатывания по максимально допустимому значению напряжения; порог срабатывания по минимально допустимому значению напряжения; задержку времени включения нагрузки после восстановления параметров сети.
Четыре регулятора:

  1. Регулятор установки верхнего порога напряжения от 225 до 275 В
  2. Регулятор установки нижнего порога напряжения от 165 до 215 В
  3. Задержка в секундах перед отключением нагрузки от 0,1 до 10 секунд
  4. Задержка в секундах перед включением нагрузки от 0,3 до 30 секунд

Рекомендуемая схема подключения реле защиты от перенапряжения.

Схема включения реле напряжения

Реле защиты от перенапряжений рекомендуется устанавливать после входного общего автомата по току, Причем значения входного автомата  должно быть не больше максимального тока на которое расчитано реле перенапряжений (40 Ампер), если нагрузка подключается к сети  через контакты реле защиты или на максимальный ток пускателя, если нагрузка подключается через пускатель.

С выхода реле защиты, линия подключается на группы  токовых автоматов с суммарной мощностью всех нагрузок не больше 8 кВт, или не больше максимального тока  магнитного пускателя.

Так же возможно включение нескольких реле защиты 32A 220 В от перенапряжений ZPV36-T, для каждого вида нагрузки свое с оптимальными  выставленными порогами срабатываний отключений. Например, для чувствительной аудио- видеотехнике, телевизоров ,компьютеров и светодиодного освещения ― 205V -240V, для холодильников и кондиционеров ― где для компрессоров критично заниженное напряжение и необходима большая задержка перед повторным включением ― 210V- 250V и 25-30 секунд.

Монтажные размеры реле защиты

Монтажные размеры реле защиты

Основные технические характеристики:

Номинальное напряжение питания Переменный ток 220 В- 230 В
Частота сети 50/60 Гц
Наминальный ток 32А
Максимальная мощность нагрузки  7KVA
Диапазон регулировки срабатывания защиты при перенапряжении 225 В ~ 275 В
Коэффициент сброса порога при перенапряжении Vвверх * 0.97
Диапазон регулировки срабатывания защиты при пониженном напряжении сети 165 В ~ 215 В
Коэффициент сброса порога при пониженном напряжении Vниз * 1.03
Время срабатывания задержки при отключении 0.1 s ~ 10 s
Время срабатывания задержки при включении 0.3 s ~ 30 s
Напряжение погрешности измерений ≤1%
Ошибка задержки  ± 10% + 0.1 S
Степень защиты IP20
Степень загрязнения 3
Механический срок службы 1000000
Основные
ПроизводительZ-BEN
Страна производительКитай
Количество размыкающих контактов1 шт
Количество замыкающих контактов1 шт
Погрешность измерения1 %
Время срабатывания30 сек
Материал корпусаПластик
Сечение подключаемых проводов4 кв.мм
Тип монтажаНа DIN рейку
Минимальная рабочая температура-50 град.
Максимальная рабочая температура50 град.
ДисплейНет
ИндикацияСветовая
Цвет светодиодаЖелтый
Масса160 г
Контроль последовательности фазНет
Контроль пропадания фазыДа
Степень защиты IP20
Срок службы15 лет
