Радио реле 4 канала независимое 220В с пультом управления

 Чтырех канальное независимое радиореле КР2202-4, позволяет коммутировать 4 изолированных канала, предназначено для самостоятельной доработки электроприборов и способов управления ими. Используется для управления автоматическими воротами, шлагбаумами, лебедками, освещением, водопроводными клапанами, моторизованными жалюзи, шторами и другими электроустройствами.

Радиореле имеет 4 канала и может работать на расстоянии до 100 метров на открытом пространстве при отсутствии радиопомех.

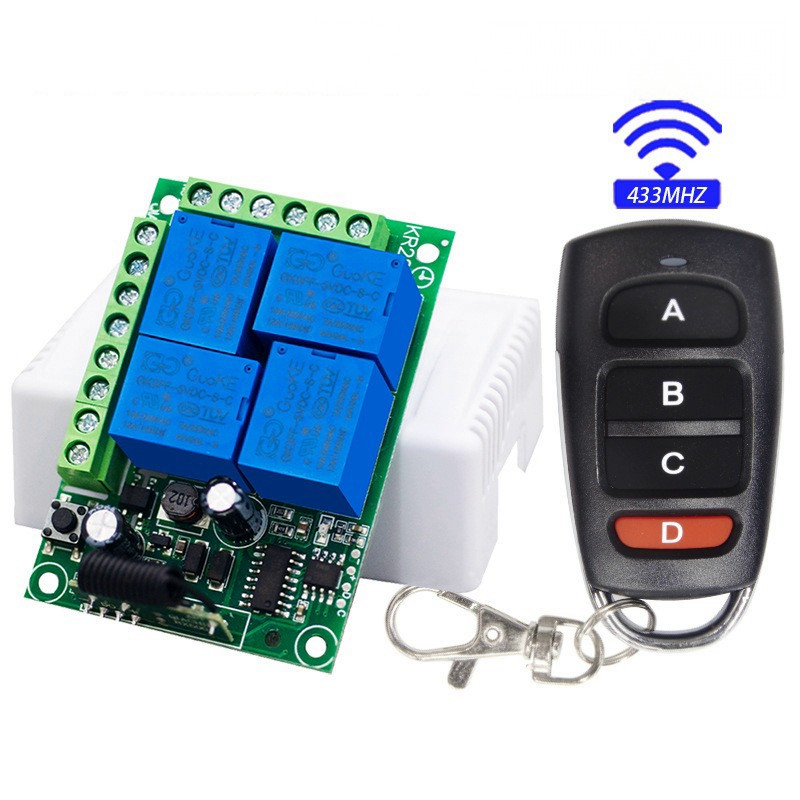

В комплекте радиореле и пульт управления

Доступны три режима работы:

1. Режим "кнопка". Нажимаем кнопку на пульте - устройство включается и работает пока нажата кнопка. Как только кнопка отпускается - устройство выключается.
2. Режим "переключатель". Нажимаем кнопку на пульте - устройство включается. Нажимаем эту же кнопку повторно - устройство выключается,
3. Режим  "блокировка" Включение устройства будет происходить по нажатию любой кнопки на пульте, при этом будет активироваться соответствующий этой кнопке канал (реле) на основном модуле, все остальные каналы при этом будут выключаться. К примеру при нажатии кнопки А на пульте, сработает реле с контактами 10, 11,12, все остальные каналы, независимо от того, какой из них был до этого активным перейдут в выключенное состояние. При этом режиме один канал (последний включенный) всегда активен и на контактах реле всегда присутствует коммутируемое напряжение.

Программирование 4-х канального радиореле.

Сброс кода всех привязанных ранее ПДУ: Нажмите 8 раз  кнопку на плате  и светодиод  замигает, указав на то, что память радиореле стёрта.

Режим без фиксации (КНОПКА):

1.       Нажмите кнопку на плате 1 раз. Светодиод  загорится.
2.       Нажмите кнопку А или В или C  или D на пульте 1 раз, светодиод  мигнёт и потухнет.

Теперь радиореле работает в режиме КНОПКА.

Режим  (ПЕРЕКЛЮЧАТЕЛЬ):

1.       Нажмите кнопку на плате 2 раза. Светодиод  загорится.
2.       Нажмите кнопку А или В на пульте 1 раз, светодиод  мигнёт и потухнет.

Теперь радиореле работает в режиме ПЕРЕКЛЮЧАТЕЛЬ.

Режим с фиксацией КОМБО:

1.       Нажмите кнопку на плате 3 раза. Светодиод загорится.
2.       Нажмите кнопку А на пульте 1 раз, светодиод  мигнёт.
3.       Нажмите кнопку В на пульте 1 раз, светодиод мигнёт и потухнет.

В режиме КОМБО кнопка А включает реле, кнопка В выключает реле. (Нормально-замкнуто).

Или наоборот. (Нормально-разомкнуто).

Также можно настроить кнопку А  и кнопку В на разные режимы: КНОПКА или ПЕРЕКЛЮЧАТЕЛЬ.

Технические характеристики:

• Источник питания: 85-250 В переменного тока
• Режим работы приемника RF: супер гетеродинный прием
• Чувствительность приемника: -97dBm
• Режим модуляции: ASK
• Режим работы реле: без фиксации, переключаемый и блокирующий режим
• Ток в режиме ожидания: <8,5 мА
• Максимальный ток нагрузки: 10А (на 1 канал)
• Максимальная мощность нагрузки: 2000 Вт  (на 1 канал)
• Размеры изделия: 53*72*03 мм
• Вес: 60 г.
• Цвет: белый
• Частота: 433 Мгц (код 1527)
• Количество прописанных пультов дистанционного управления в памяти: до 20 шт.
• Может работать на открытом расстоянии до 100 метров
• Влажность: 5%-95% относительной влажности, без конденсации
• Материал корпуса: огнестойкий ABS V0
• Рабочая температура: -10°C  40°C
• Количество каналов: 4
• Упаковка: пакет

Комплектация:

• Радиореле КР2202-4-4 - 1 шт.
• Пульт ДУ - 1 шт.
• Интструкция на английском - 1 шт.
• Упаковка - пакет - 1 шт.
