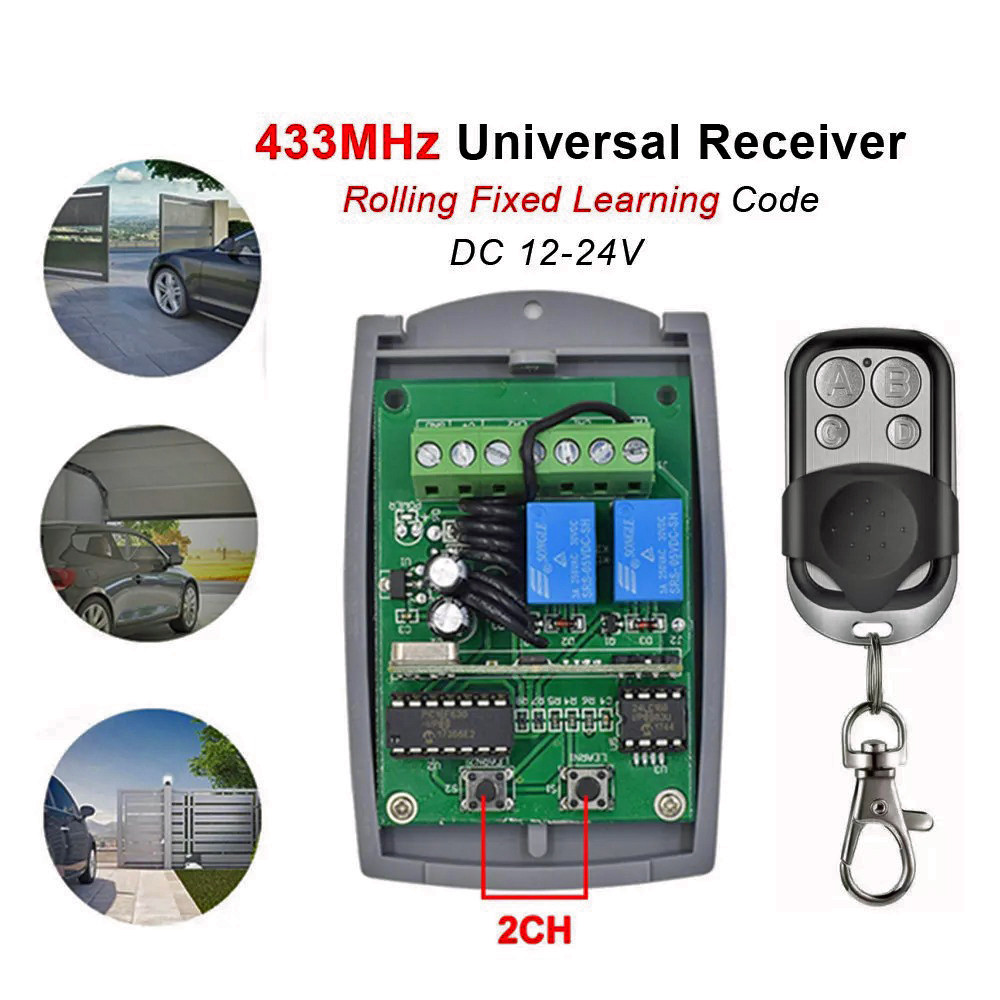

Приемник для ворот и шлагбаума совместим с HomeLink

 Универсальный радиоприемник cовместим с HomeLink433.92 для управления автоматикой (ворота, шлагбаум и др.), частота 433.92Мгц, питание 12-24 Вольта, максимальное количество прописываемых пультов 400, 2-х канальный, используется для управления автоматическими воротами, шлагбаумами, моторизованными жалюзи и шторами.

Универсальный двухканальный радиоприемник поддерживает стандарт  HomeLink433.92 для автомобилей различных моделей и марок, обучаемый код. Можно прописать пульт с фиксированным кодом совместимый с системой HomeLink вашего автомобиля и обучить этот приемник как этому новому пульту так и вашим старым оригинальным пультам (BFT, CAME, DoorHan, Nace или другим). Оба вида пультов будут работать с вашими воротами. Приемник осуществляет прием команд по радиоканалу на открытие-закрытие шлагбаумов и ворот и передает команды на плату управления шлагбаумами или воротами.

Особенности:

• Рабочая частота    433,92 МГц ±0,2МГц.
• Питание    12В или 24В, переменный или постоянный ток. Сила тока ≤6mA. Питание может быть от платы управления шлагбаумом или воротами, либо от внешнего блока питания.
• Количество каналов  -  2 канала (LEARN1, LEARN2) – для открытия и закрытия, либо оба для открытия-закрытия в пошаговом режиме управления шлагбаумом или воротами «Step-By-Step».
• Дальность действия    30-100 метров.
• Температура окружающей среды    -40С..+60С.
• Размеры корпуса    75х55х27 мм.
• Предназначен для работы с пультами-брелками Doorhan, Nice, Came, BFT, Apollo и др.

Инструкции по подключению радиоприемника YET402PC-V2.0:

 Клеммы на радиоприемнике означают:

• «ANT» - подключение антенны;
• «CH1» - «канал 1» — открытие шлагбаума;
• «CH2» - «канал 2» — закрытие шлагбаума;
• «V+» и «GND» - питание 12-24В, постоянный либо переменный ток.

Общий контакт с блока управления шлагбаумом подключается к «CH1». Общий контакт на «CH2» можно подключить при помощи перемычки.

Программирование:

1. Для очистки памяти на радиоприемнике одновременно нажмите две кнопки «LEARN1» и «LEARN2» и держите их 10 секунд, пока не погаснет красный светодиод («LEARN»). Память радиоприемника будет очищена.

2. Запоминание пульта RC-1 на радиоприемнике происходит следующим образом:

• Кратковременно нажмите и отпустите кнопку «LEARN1» на радиоприемнике. Загорится красный светодиод «LEARN», означающий начало записи кода кнопки радиопульта RC-1.
• Выберите и нажмите кнопку на радиопульте RC-1, которая будет означать поднятие стрелы шлагбаума. Светодиод «LEARN» начнет мигать и погаснет. Это означает, что код кнопки радиопульта RC-1 распознан и записан в память радиоприемника.
• Кратковременно нажмите и отпустите кнопку «LEARN2» на радиоприемнике . Загорится красный светодиод «LEARN», означающий начало записи кода кнопки радиопульта RC-1.
• Выберите и нажмите кнопку на радиопульте RC-1, которая будет означать опускание стрелы шлагбаума. Светодиод «LEARN» начнет мигать и погаснет. Это означает, что код кнопки радиопульта RC-1 распознан и записан в память радиоприемника.

3. Для других радиопультов повторите процедуру, описанную в пункте 2.

Примечания:

• Один радиоприемник может запомнить до 200 кнопок в памяти «LEARN1» и до 200 кнопок в памяти «LEARN2». Таким образом, один радиоприемник может запомнить до 400 пультов.
• Если необходимо использовать большее количество радиопультов с одним шлагбаумом, то необходимо параллельно подключить несколько радиоприемников.
• Если ваш шлагбаум поддерживает функцию «Step-by-Step», т.е. может открываться и закрываться с одной кнопки. То контакты «CH1» и «CH2» можно подключить параллельно, и запомнить до 400 пультов на одном радиоприемнике (200 пультов на «LEARN1» и 200 пультов на «LEARN2»).

Технические характеристики:

• Источник питания: 12-24 В постоянного тока Питание может быть от платы управления шлагбаумом или воротами, либо от внешнего блока питания.
• Предназначен для работы с пультами-брелками Doorhan, Nice, Came, BFT, Apollo и др.
• Совместим с системой HomeLink
• Размеры изделия: 75х55х27мм
• Цвет: серый
• Частота: 433Мгц
• Количество прописанных пультов дистанционного управления в памяти: по 200 шт. на каждый канал или 400 общее
• Дальность действия 30-100 метров
• Влажность: 5%-95% относительной влажности, без конденсации
• Материал корпуса: огнестойкий ABS V0
• Рабочая температура: -10 °C-40 °C
• Количество каналов: 2
• Упаковка: пакет

Комплектация:

• Универсальный радиоприемник для ворот - 1 шт.
• Инструкция на английском языке - 1 шт.
