Радиомодуль для жалюзи, рольставни, роллеты с двух клавишной панелью

 Двухканальное независимое радиореле КР2202, позволяет коммутировать 2 изолированных канала (открыть-закрыть), предназначено для замены неисправных дорогих контроллеров или самостоятельной доработки электроприборов и способов управления ими. Используется для управления автоматическими моторизованными жалюзи, роллеты, рольставни, лебедками,  водопроводными клапанами, шторами и другими электроустройствами

Реле управления электроприводом поддерживает управление по радио RF с помощью беспроводного двухклавишного выключателя. Контроллер позволяет управлять приводом с питанием не только 220В, но и  с любыми другим питанием на (12В, 24В и др.) для штор, жалюзи, роллет, и т.д. Для этого в контроллере предусмотрен переключатель направления вращения электропривода, максимальный ток нагрузки не должен превышать 10А. Преимущества: С помощью дополнительных выключателей позволяет организовать до 8 точек включения (проходных выключателей). Реле нормально-разомкнутое, то есть при подаче питания на реле, питание на нагрузку самопроизвольно не подается и двигатель не сгорит. Радиореле имеет 2 канала и может работать с двумя двигателями или с одним реверсным двигателем с общим контактом. Расстояние от панели до модуля может достигать 50 метров на открытом пространстве при отсутствии радиопомех.

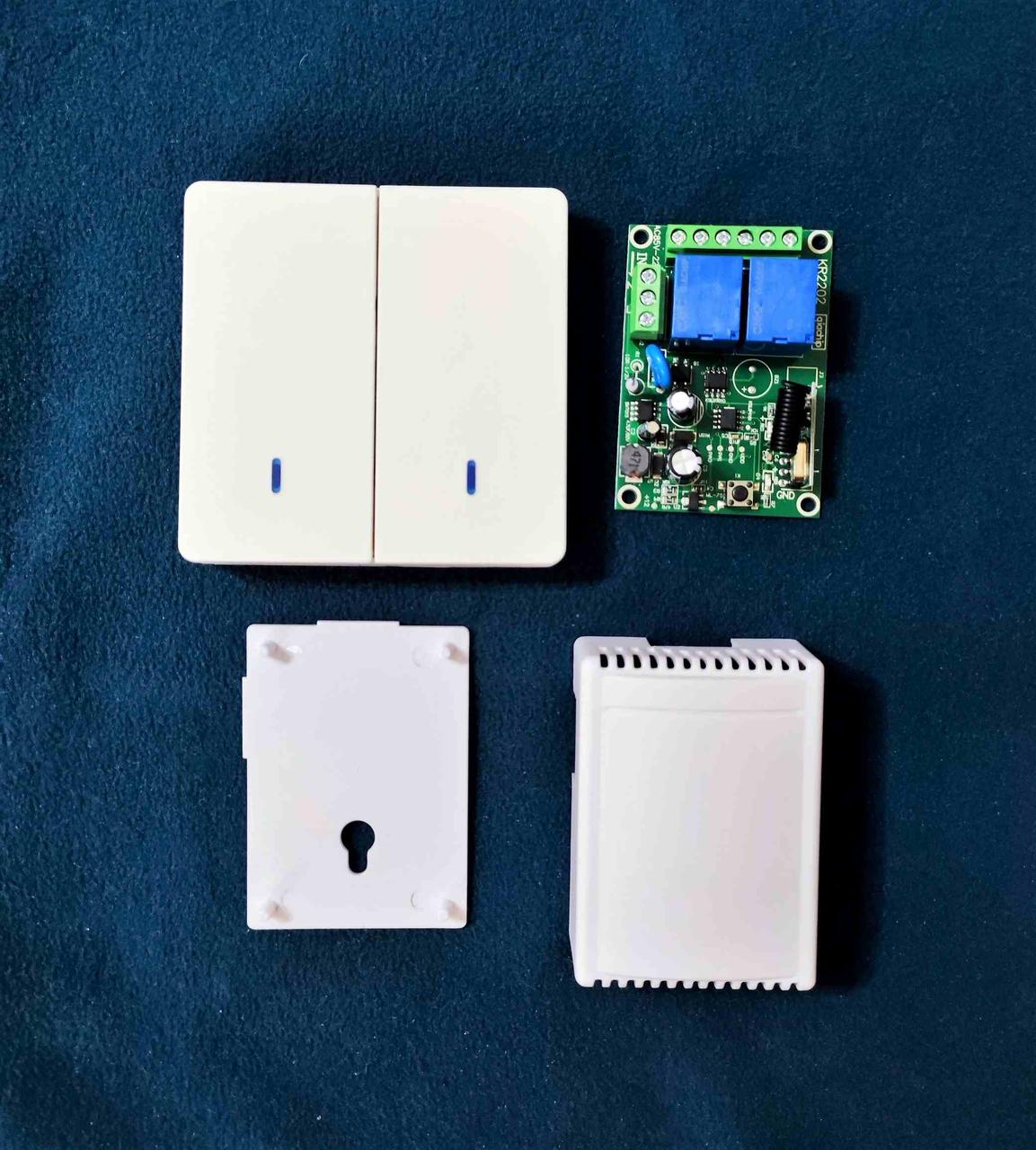

В комплекте радиореле и  двух клавишный радио выключатель белый

Доступны три режима работы:

• Режим "кнопка". Нажимаем кнопку на выключателе - устройство включается и работает пока нажата клавиша. Как только клавиша отпускается - устройство выключается. Это основной режим для управления двигателем для штор или жалюзи : нажимаете первую клавишу - шторы/жалюзи открываются, нажимаете вторую клавишу - шторы/жалюзи закрываются
• Режим "переключатель". Нажимаем клавишу на выключателе - устройство включается. Нажимаем эту же клавишу повторно - устройство выключается,
• Режим "фиксация". Включение устройства будет только по клавиши А, а выключение — по клавиши В.

Программирование 2-канального радиореле.

Сброс кода всех привязанных ранее ПДУ: Нажмите 8 раз  кнопку на плате  и светодиод  замигает, указав на то, что память радиореле стёрта.

Режим без фиксации (КНОПКА):

1.       Нажмите кнопку на плате 1 раз. Светодиод  загорится.
2.       Нажмите кнопку А или В на пульте 1 раз, светодиод  мигнёт и потухнет.

Теперь радиореле работает в режиме КНОПКА.

Режим  (ПЕРЕКЛЮЧАТЕЛЬ):

1.       Нажмите кнопку на плате 2 раза. Светодиод  загорится.
2.       Нажмите кнопку А или В на пульте 1 раз, светодиод  мигнёт и потухнет.

Теперь радиореле работает в режиме ПЕРЕКЛЮЧАТЕЛЬ.

Режим с фиксацией КОМБО:

1.       Нажмите кнопку на плате 3 раза. Светодиод загорится.
2.       Нажмите кнопку А на пульте 1 раз, светодиод  мигнёт.
3.       Нажмите кнопку В на пульте 1 раз, светодиод мигнёт и потухнет.

В режиме КОМБО кнопка А включает реле, кнопка В выключает реле. (Нормально-замкнуто).

Или наоборот. (Нормально-разомкнуто).

Также можно настроить кнопку А  и кнопку В на разные режимы: КНОПКА или ПЕРЕКЛЮЧАТЕЛЬ.

Технические характеристики радиореле:

• Источник питания: 85-250 В переменного тока
• Режим работы приемника RF: супер гетеродинный прием
• Чувствительность приемника: -97dBm
• Режим модуляции: ASK
• Режим работы реле: без фиксации, переключаемый и блокирующий режим
• Ток в режиме ожидания: <8,5 мА..
• Максимальный ток нагрузки: 10А (на 1 канал)
• Максимальная мощность нагрузки: 2000 Вт  (на 1 канал)
• Размеры радиореле: 53*72*03 мм
• Вес: 60 г.
• Цвет: белый
• Частота: 433 Мгц (код 1527)
• Количество прописанных пультов дистанционного управления в памяти: до 20 шт.
• Может работать на открытом расстоянии до 50 метров
• Влажность: 5%-95% относительной влажности, без конденсации
• Материал корпуса: огнестойкий ABS V0
• Рабочая температура: -10°C  40°C
• Количество каналов: 2

Технические характеристики радио выключателя:

• Размер выключателя: 86 * 86 * 13 мм
• Передача: по радиоканалу 433,92 МГц
• Стандарт: 86 тип EU
• Питание: батарейка CR2032 3B (в комплект не входит)
• Материал корпуса: Огнестойкий ABS
• Материал панели: HDPE (тип 2) пластик
• Цвет: Белый

Комплектация:

• Радиореле КР2202 - 1 шт.
• Двух клавишная радио панель белая - 1 шт.
• Инструкция на английском - 1 шт.
• Упаковка - пакет - 1 шт.
