DC-DC модуль питания на понижение и повышение 1-30V 3А
4 720 ₸
- В наличии
- Код: PS5-30V-3А-35W
- +7 (777) 244-93-04WhatsApp
- +7 (705) 443-44-68WhatsApp
- +7 (727) 225-71-01

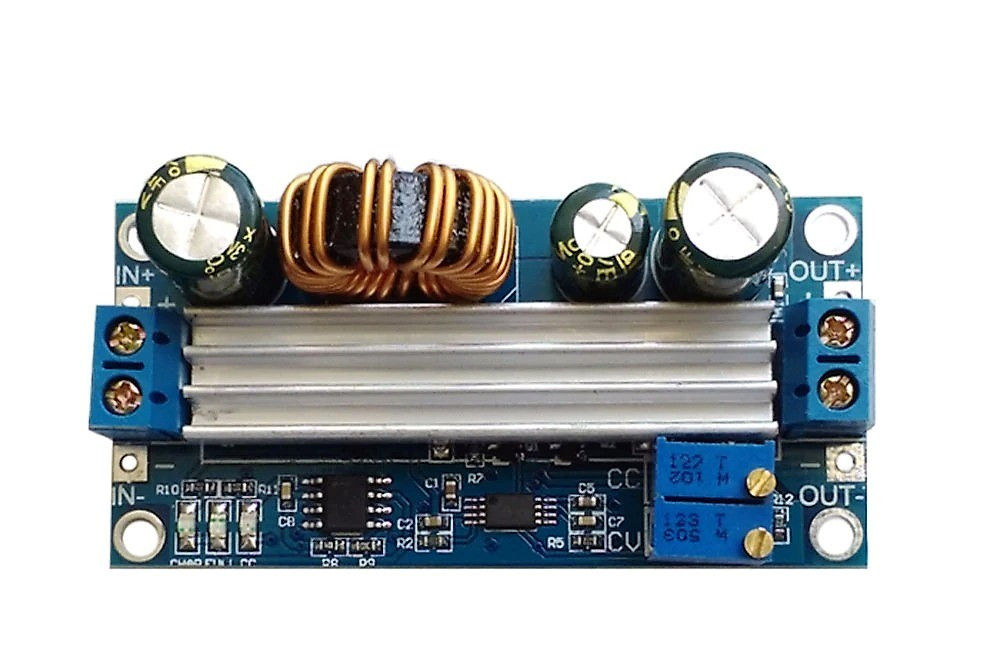

Универсальный понижающий-повышающий DC-DC модуль 0,5 - 30V до 4A
Этот новый универсальный модуль следующего поколения, позволяет как понижать, так и повышать напряжение на выходе относительно входного напряжения безшовно. В этом понижающий-повышающий модуле используется в качестве основного элемента мощный MOSFET-транзистор на 60V 75A в качестве частотного преобразователя0 и двойной диод Schottky SS56 на 60V 5A для выпрямителя.
Модуль работает следующим образом, например, если вы выставили выходное напряжение 18 Вольт, тогда можно подключать к модулю источник напряжения от 5 до 30 Вольт постоянного тока и при этом на выходу будет стабилизированное напряжение 18 Вольт. Ферромагнитная катушка имеет высокую эффективность и в режиме постоянного тока не издает свистящий звук. С помощью многооборотного резистора можно установить максимальный ток, который будет ограничиваться установленным значением, например, для ограничения тока в светодиодном освещении или зарядки аккумулятора. Благодаря функции защиты от обратного тока на выходе нет необходимости добавлять диод защиты от обратного тока при зарядке аккумулятора .
Режимы применения:
1. Использование в качестве обычного блока питания с возможностью защиты от перегрузки по току.
1.1. Отрегулируйте потенциометр установка необходимого напряжения CV, чтобы выходное напряжение достигло желаемого значения.
1.2. С помощью мультиметра установленного в режим измерения постоянного тока на 10A или больше подсоедините щупы к выходным клеммам и установите максимальный выходной ток соответствующим потенциометром CC, например, 2А, тогда максимальный ток при использовании модуля может достигать только 2А , когда ток достигает 2А загорится красный светодиод и будет гореть пока действует режим ограничения по току. Как только ограничение по току будет снято, индикатор будет выключен.
Примечание: при использовании в этом состоянии, поскольку на выходной клемме установлен токоограничительный резистор сопротивлением 0,05 Ом, после подключения нагрузки на нем возможно падение напряжения от 0 до 0,3 В. Это нормальное явление! Это падение напряжения не снижается нагрузкой.
2. Использование в качестве зарядного устройства.
Модуль без функции ограничения по постоянному току не может использоваться для зарядки аккумулятора. Поскольку разница напряжений между разряженным аккумулятором и зарядным устройством может быть большой и ток заряда слишком большим и аккумулятор может повредиться. Модуль в режиме зарядки работает следующим образом, когда ток заряда достигает определенного минимального уровня, модуль автоматически переключается обратно на зарядку с постоянным напряжением.
2.1. Определите зарядное напряжение и зарядный ток необходимый для данного типа аккумуляторной батареи. Например, для литиевой батареи напряжение - 3,7 В, а ток - 2200 мАч, то зарядное напряжение составляет 4,2 В, а максимальный ток зарядки составляет 10% от емкости аккумулятора, что соответствует зарядному току 220 мА.
2.2. В условиях холостого хода мультиметр для измерения выходного напряжения, отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло зарядного напряжения, например, при зарядке литиевой батареи 3,7 В отрегулируйте выходное напряжение до 4,2 В.
2.3. Переключите мультиметр для измерения выходного тока короткого замыкания в диапазоне 10 А, подключите щупы к выходным клеммам модуля и установите предел постоянного тока равный 2200 мА.
2.4. Значение заряженного аккумулятора по умолчанию составляет 10% от установленного зарядного тока (в процессе зарядки средний ток постепенно уменьшается, постепенно переходя от зарядки с постоянным током к зарядке с постоянным напряжением. Если зарядный ток установлен на 1 А , то при токе зарядки меньше 0,1 А , синий светодиод погаснет, а зеленый загорится, что свидетельствует о том, что аккумулятор заряжен.
2.5. Подключите аккумулятор и заряжайте.
Примечание: на этапах 2.1., 2.2., 2.3., 2.4. входные клеммы модуля должны быть подключены к источнику питания, а аккумулятор не должен быть.
3. Использование в качестве мощного драйвера для светодиодов.
3.1. Определите рабочий ток и максимальное рабочее напряжение, необходимое для управления светодиодом.
3.2. На холостом ходу измерьте мультиметром выходное напряжение и отрегулируйте потенциометром CV, чтобы выходное напряжение достигало максимального рабочего напряжения светодиода.
3.3. Используйте мультиметр в режиме тока 10 А и отрегулируйте потенциометр постоянного тока CC, чтобы выходной ток достиг заданного рабочего тока светодиода.
3.4. Подключите светодиод и проверьте работоспособность.
Примечание: на этапах 3.1., 3.2. и 3.3. вход подключен к источнику питания, а выход без нагрузки без светодиода.
Внимание! Увеличьте радиатор для отвода тепла, при использовании нагрузки более 2 А или более 20 Вт ! ! !
Меры предосторожности:
1. Вход модуля IN- не должен замыкаться с выходом OUT.
2. Убедитесь, что мощность источника питания всегда превышает мощность, требуемую выходной нагрузкой!
3. Вход модуля не имеет функции защиты от переполюсовки, при подключении соблюдайте полярность.
4. Если модуль используется с полной нагрузкой, то входное напряжение должно быть выше на 8 В выходного. Когда входное напряжение составляет 5 В, выходная мощность составляет около 15 Вт. Максимальное значение тока модуля составляет 4А, при условии, что оно ограничено максимальной выходной мощностью, например, когда на выходе 17В, ток не должен быть больше 2А.
5. Модуль оснащен защитой от короткого замыкания на выходе. После защиты от короткого замыкания модуль автоматически отключает выход, и может быть восстановлен после повторного включения питания. Если ваш источник питания не имеет защиты от ограничения выходного тока, рекомендуется последовательно подключить предохранитель на входе модуля для повышения безопасности.
6. Модуль имеет функцию защиты от пониженного напряжения на входе. Значение по умолчанию составляет около 4,2 В. Когда значение ниже этого значения, выход будет автоматически отключен.
7. Модуль содержит три светодиодных индикатора, индикатор состояния постоянного напряжения и постоянного тока (красный светится в режиме ограничения по току), индикатор зарядки (синий), индикатор полного заряда (зеленый), когда ток заряда будет меньше 1/10 от установленного тока ограничения.
Технические характеристики:
- Входное напряжение постоянное: DC 5-30V
- Выходное напряжение: DC 0.5-30V
- Выходной ток максимальный: 3A
- Выходная мощность максимальная: 35 Вт
- Стабильность выходного напряжения:<0,5%
- Настройка выходного напряжения: 0.5-30V;
- Регулируемое стабилизированное выходное напряжение;
- Регулируемый стабилизированный выходной ток;
- Эффективность преобразования: 88%
- Частота преобразования: 180 кГц
- Защита: Короткое замыкание / Перенапряжение / Перегрузка ;
- Корпус: без корпуса;
- Класс защиты IP20;
- Внутреннего использования;
- Температура: -10°C...+50°C;
- Размер: 65*32*22мм
- Вес: 32 грамма
Комплектация:
- Модуль - 1 шт.
Основные | |
---|---|
Производитель | TUV |
Страна производитель | Китай |
Тип блока питания | Импульсный |
Тип стабилизации | По напряжению и току |
Количество фаз | 1 |
Минимальное входное напряжение | 1 В |
Максимальное входное напряжение | 30 В |
Выходной ток, не более | 2 А |
Выходное напряжение | 30 В |
Минимальное выходное напряжение | 1 В |
Выходная мощность | 40 Вт |
Минимальная выходная мощность | 1 Вт |
Коэффициент мощности | 0.85 |
Тип корпуса | Незакрытый |
Тип монтажа | Поверхностный |
Максимальная рабочая температура | 40 град. |
Минимальная температура хранения | -20 град. |
Максимальная температура хранения | 40 град. |
Тип индикации | Светодиодная |
КПД, не менее | 95 % |
Дистанционное управление | Нет |
Тип охлаждения | Пассивный |
Наличие вольтметра | Нет |
Наличие амперметра | Нет |
Винтовое присоединение | Да |
Защита от короткого замыкания | Да |
Защита от перегрузки | Да |
Точность измерения +/- | 2 % |
Состояние | Новое |
Степень защиты IP | 10 |
Гарантийный срок | 1 мес |
- Цена: 4 720 ₸
