Уценка Реле защиты от перенапряжений 170~270V

 Реле защиты от перенапряжений (реле контроля напряжения) c порогами срабатывания - от 170 до 270V

Причина уценки - царапины на корпусе.

предназначено для защиты бытовой и промышленной однофазной нагрузки 220 В, 50 Гц при недопустимых колебаниях напряжения в сети (меньше 170 V и больше 270 V) с последующим автоматическим включением после восстановления параметров сети. Нагрузка подключается к сети либо непосредственно через контакты реле 40А (при мощности нагрузки не более 8000 Ватт), либо через магнитный пускатель (при мощности больше 8 кВт). Реле защиты от перенапряжений AC170~270V ​ VPD1-60 40A устанавливается на стандартную 35 мм DIN рейку. Реле контроля напряжения предназначено для защиты подключённого к нему оборудования при выходе сетевого напряжения за допустимые пределы (170 — 270В ) в однофазных сетях.

Вы можете заказать установку этого реле защиты

В отличии от других китайских производителей, данное реле защиты VPD1-60 известного производителя TOMZN прошло все необходимые испытания, имеет сертификат соответствия заводского качества и соответствует всем заявленным характеристикам, что очень важно в целях безопасности и не допущения пожара в электропроводке.

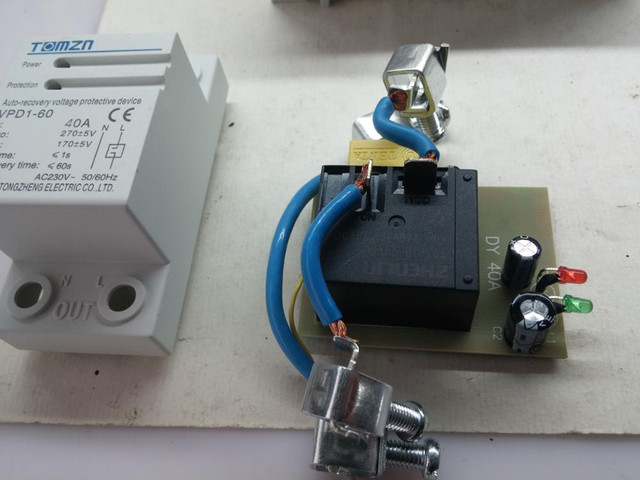

Внутри устройства защиты  "не сэкономили" -  силовая часть выполнена медным многожильным проводом необходимого сечения и провода приварены к зажимным клеммам,  силовое реле действительно рассчитано на 40 ампер.

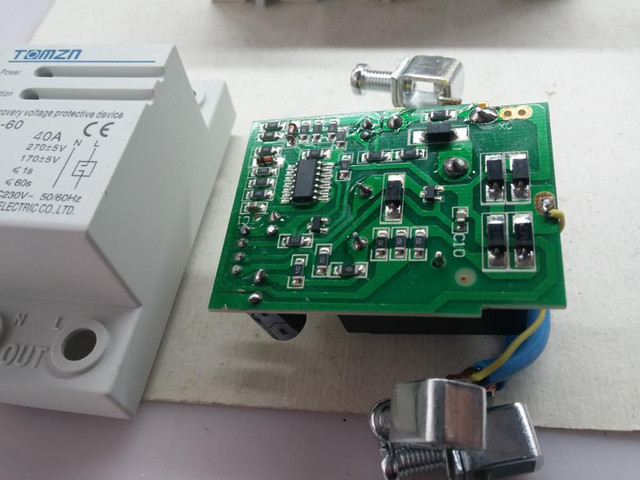

Электронная часть изготовлена на современных быстродействующих микросхемах и smd элементах, что обеспечивает небольшое энергопотребление самого реле и надежное срабатывание во всех предусмотренных режимах работы.

Реле может работать в четырех независимых режимах:

• реле времени с задержкой на отключение.;
• реле минимального напряжения;
• реле максимального напряжения;
• реле времени с задержкой на включение.

Схема подключения нагрузки к реле напряжения

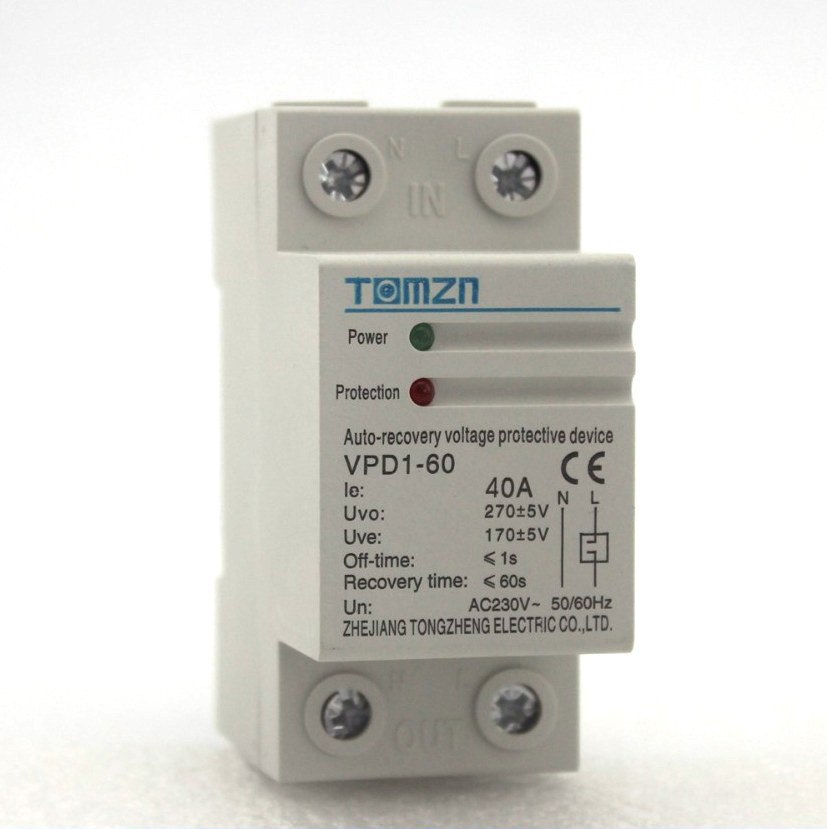

На лицевую панель устройства выведены два индикатора состояния нагрузки: зеленый - включена (power) и  красный - режим защиты (protection).

Рекомендуемая схема подключения реле контроля напряжения в электрощитке.

Реле защиты от перенапряжений рекомендуется устанавливать после входного общего автомата по току, Причем значения входного автомата  должно быть не больше максимального тока на которое рассчитано реле перенапряжений (40 Ампер), если нагрузка подключается к сети  через контакты реле защиты или на максимальный ток пускателя, если нагрузка подключается через пускатель.

С выхода реле защиты, линия подключается на группы  токовых автоматов с суммарной мощностью всех нагрузок не больше 8 кВт, или не больше максимального тока  магнитного пускателя.

Внимание! При первом включении реле - загорится два светодиода зеленый и красный, через одну минуты красный диод погаснет, останется светится только зеленый светодиод и напряжение поступит с выхода реле в нагрузку.  Данная задержка включения сделана специально с тем чтобы предотвратить  первые, самые опасные выбросы и скачки напряжения при включении электросети от районного силового трансформатора.

Так же возможно включение нескольких  Реле контроля напряжения 170~270V ​ VPD1-60  40A, для каждого вида ответвления нагрузки, например - аудио-видеотехника, светодиодное освещение, кондиционирование, холодильное оборудование, питание газовых котлов и прочее.

Монтажные размеры реле защиты :

Основные технические характеристики:
