Усилитель мощности звука 2.1CH 2x50 Вт+100 Вт aux mp3 Bluetooth 5

 Цифровой усилитель мощности, 2+1 с каналом сабвуфера XY-S100L 2x50 Вт + 100 Вт, HI-FI Bluetooth 5.0 с регуляторами сабвуфера, тембра и многооборотным регулятором громкости для автомобиля, домашнего кинотеатра, компьютера, ноутбука.

Чистый звук HI-FI качества. Высокие частоты чистые и прозрачные, средние частоты нежные и деликатные, а басы резкие и шокирующие.
Независимая регулировка левого и правого канала высоких и низких частот, независимая регулировка сабвуфера тяжелых басов, плавная настройка громкости, специальный энкодер с вращением на 360 градусов, такой тип применяется в дорогих усилителях мощности. Последнюю установленную громкость запоминает даже при отключении питания.
Управление мобильным приложением. Режим визуальной работы приложения. Поддержка Apple/Android (пожалуйста, скачайте на Google market, найдите «YS Audio» для загрузки).

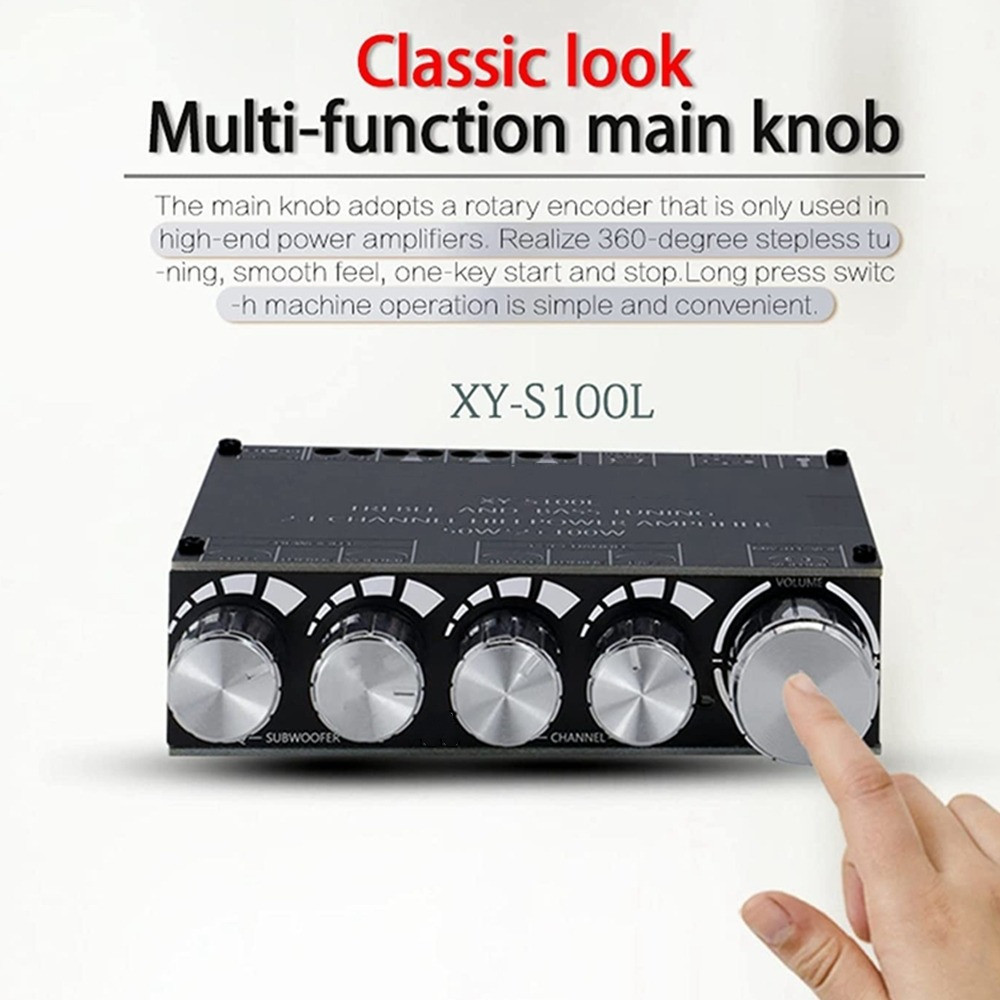

Классический внешний вид, многофункциональная основная ручка регулирует не только громкость, но и при нажатии переключает входы (USB, BT, 3,5). Основная ручка имеет поворотный кодер, который используется только в высококлассных усилителях мощности. Простая и удобная в эксплуатации при длительном нажатии включает и выключает усилитель.

Основные функции:

1. Переключатель режима аудиовхода
Режим Bluetooth подключается по умолчанию, если нет других внешних подключений. Если вставить AUX, во время воспроизведения Bluetooth немедленно переключитесь на воспроизведение AUX, если вставить USB флешку, немедленно переключитесь на воспроизведение с USB флешки.
Старайтесь выбирать качественный аудио провод с экранированием, чтобы уменьшить шум.
Воспроизведение с USB доступно для форматов MP3 и WAV с частотой дискретизации не более 44100 Гц, слишком высокая частота дискретизации может привести к невозможности воспроизведения.
При использовании с компьютера через USB, усилитель выполняет роль звуковой карты.

2. Выбор источника питания
Диапазон питания 5–26 В постоянного тока, совместимый со стандартным штекером адаптера питания 5,5–2,1/2,5мм, рекомендуемый стандартный адаптер питания 12 В/24 В, выходной ток не менее 8 А. Мощность блока питания должна быть больше суммы мощности всех применяемых колонок.
Выберите номинал мощности блока питания, связанный с используемой мощностью колонки, если сопротивление колонок 4 Ом то рекомендуемое напряжение питания должно быть ниже 20 В. Если сопротивление звукового динамика 8 Ом, то рекомендуемое напряжение питания 24 В.
Напряжение питания не должно быть выше 26В, при превышении 26В плата может сгореть.
Если громкость увеличивается в процессе воспроизведения, плата усилителя мощности может перезагружаться, что вызвано недостаточной мощностью источником питания, и вы можете заменить блок питания на более мощный.

3. Выбор динамиков
Динамики левого и правого каналов. Левый и правый каналы могут непрерывно выдавать мощность до 50 Вт каждый. Рекомендуется применять динамики от 10 Вт до 100 Вт с широкополостными динамиками импедансом 4–8 Ом.
Тяжелый басовый динамик. Каналы тяжелых басов могут непрерывно выдавать мощность 100 Вт. Рекомендуются динамик мощностью 20–200 Вт, басовый динамик импедансом 4-8 Ом с частотной характеристикой 20 - 200 Гц.
Если мощность динамиков меньше максимальной мощности усилителя, то рекомендуется уменьшить напряжение питания усилителя, чтобы избежать выхода из строя динамиков, потому что выходная мощность усилителя больше, чем мощность динамиков.
Если несколько динамики используются параллельно, убедитесь, что общее сопротивление всех динамиков  выше 4 Ом, слишком маленькое сопротивление приведет к тому, что усилитель входит в состояние защиты от перегрузки по току.

Важно : штатный радиатор рассчитан на максимальную звуковую долговременную мощность не более 30 Ватт. Если требуется большая мощность звука - установите радиатор для микросхем побольше или используйте для него активное охлаждение - вентилятор.

Характеристики усилителя XY-S100L:

• Режим работы: усилителя D
• Bluetooth: 5.0
• Расстояние передачи: 15 м
• USB флешка: файловая система FAT32 32GB Max
• Тип звуковых файлов: MP3
• Конфигурация каналов: 2.1 стерео + сабвуфер
• Выходная мощность: 50 Вт * 2 (лев и прав каналы) + 100 Вт (сабвуфер)
• Напряжение питания:  выше DC5-26V/10A (блок питания в комплект не входит)
• Ток собственного потребления : 50 мА
• Аудио вход: Bluetooth 5.0 + AUX + USB флешка + USB звуковая карта
• Аудио выход: левый и правый канал + сабвуфер + 3,5 мм стереовыход
• Частотный диапазон: 20 Гц-30 кГц
• Соотношение сигнал/шум: 92 дБ
• Сопротивление динамиков : 4 - 8 Ом (динамики в комплект не входят)
• Механизм защиты: Электростатическая защита, защита от перегрузки по току, защита от короткого замыкания, защита от перегрева
• Диапазон рабочих температур : 0...70 °C
• Размер: 95 мм * 113 мм * 25 мм
• Вес: 156 г

Комплектация:

• Усилитель XY-S100L - 1 шт.
• Упаковка - коробка - 1 шт.

Схема подключения изображена на корпусе усилителя.
